Douille plastique de qualitĂŠ premium
| Fabricant | DALON |
| MatĂŠriau | COMPOUND FIBER PLASTIC |
| Type | FLANGE BUSHING |
| TempĂŠrature de travail â?/td> | From - 40°C to + 80°C |
| Code produit | EPF-2023-7 |
| DensitĂŠ (g/cmÂł) | 1.46 |
| Code HS | 8483300090 |
| DuretĂŠ | HRR 108 |
| Charge statique (Mpa) | |
| Vitesse max. (m/s) | 3 |
| PV max (sec) | 0.4 |
| D.I.(d) | 20 |
| D.I. (d1) | |
| D.E. (D) | 23 |
| D.E. (D1) | |
| Longueur (L) | 7 |
| Diamètre bride (fd) | 30 |
| Ăpaisseur bride (fl) | 1.5 |
| TolĂŠrance gĂŠnĂŠrale | E10 r7 js13 |
| Poids(RĂŠf.)/Gramme | 0.00 |
| QuantitĂŠ minimum de commande | 500 |
| DĂŠsignation | MĂŠthode d'essai | UnitĂŠ | DALON(DOB-EP) |
|---|---|---|---|
| DensitĂŠ | ISO 1183 | g/cmÂł | 1.46 |
| Friction dynamique/Acier(sec) | 0.05~0.20 | ||
| PV max(sec) | N/mm²*m/s | 0.4 | |
| PropriĂŠtĂŠs mĂŠcaniques | |||
| RĂŠsistance Ă la traction 20â?/td> | ISO527 | N/mm² | >40 |
| RĂŠsistance Ă la compression 20â?/td> | ISO527 | N/mm² | >75 |
| Module E | ISO527 | N/mm² | >1300 |
| Pression statique de surface max. 20â?/td> | N/mm² | >70 | |
| RĂŠsistance au choc Charpy 30â?/td> | ISO179-2 | Kj/m² | 3 |
| DuretĂŠ Rockwell | ISO2039-2 | HRR | 108 |
| PropriĂŠtĂŠs physiques et thermiques | |||
| TempĂŠrature de travail continue | â?/td> | -40/80 | |
| TempĂŠrature de travail de courte durĂŠe | â?/td> | -70/+120 | |
| ConductivitĂŠ thermique | ASTME1461 | W/m.k | 0.2 |
| Coefficient d'expansion thermique linĂŠaire | ASTMD696 | K-1.10-5 | 10 |
| Absorption d'humiditĂŠ RH50/23â?/td> | ASTMD570 | % | 0.2 |
| ConductivitĂŠ ĂŠlectrique | |||
| RÊsistance volumique | IEC60093 | Ί.cm | >1012 |
| RÊsistance de surface | IEC60093 | Ί | >1015 |
| InflammabilitĂŠ | UL94 | HB | |
| Couleur | Gris foncĂŠ | ||
| DĂŠsignation | UnitĂŠ | B-32 | B-31 | B-21 | B-06 | B-03 | B-01 |
|---|---|---|---|---|---|---|---|
| Type de base | Charge supĂŠrieure | Charge supĂŠrieure | Charge ĂŠlevĂŠe | Standard | GĂŠnĂŠral | Ăconomique | |
| Charge statique | Mpa | 485 | 465 | 240 | 240 | 240 | 150 |
| Charge dynamique | Mpa | 210 | 190 | 160 | 150 | 100 | 30 |
| DensitĂŠ | g/cmÂł | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 |
| Vitesse max. | M/s | 0.5 | 0.5 | 0.2 | 0.2 | 0.2 | 0.1 |
| PV max | Mpa*m/s | 2.5 | 2.2 | 2 | 2 | 1.8 | 1.6 |
| Coefficient de friction | - | 0.03-0.12 | 0.03-0.12 | 0.03-0.12 | 0.03-0.12 | 0.03-0.12 | 0.15-0.25 |
| TempÊrature de travail | °C | ¹196 | ¹196 | ¹180 | ¹180 | ¹150 | ¹150 |
| TempÊrature de travail de courte durÊe | °C | -269~+269 | -269~+269 | -196~230 | -196~+230 | -196~+196 | -196~+160 |
| RĂŠsistance Ă la compression radiale | Mpa | 550 | 520 | 500 | 500 | 500 | 200 |
| DuretĂŠ | HRM | 95 | 95 | 95 | 95 | 95 | 85 |
| Coefficient d'expansion thermique linĂŠaire 25-150°C | Um/m°C | 13Ă10-6 | 13Ă10-6 | 13Ă10-6 | 13Ă10-6 | 13Ă10-6 | 13Ă10-6 |
| Couleur | - | Noir | Noir | Noir | Noir | Noir | Noir |

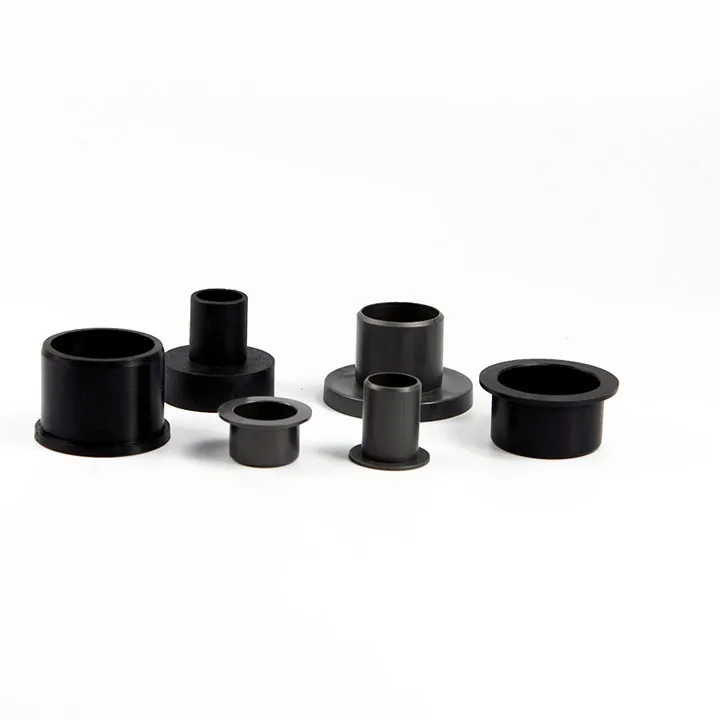

La bague à bride EP 20×23×30×1.5×7 mm de DALON est un palier linéaire auto-lubrifiant spécialement conçu pour les applications de mouvement linéaire à faible ou moyenne charge. Fabriquée en plastique technique EP (Engineering Plastic), cette bague offre une excellente résistance à l’usure, un faible coefficient de frottement, et une stabilité dimensionnelle élevée, ce qui en fait une alternative idéale aux paliers métalliques traditionnels dans des environnements secs ou faiblement lubrifiés.
La bride intégrée facilite le positionnement axial et garantit une fixation stable dans les logements ou rails de guidage. Avec un diamètre intérieur précis de 20 mm, un diamètre extérieur de 23 mm, un diamètre de bride de 30 mm, une épaisseur de bride de 1,5 mm, et une longueur totale de 7 mm, cette bague compacte convient parfaitement aux systèmes mécaniques contraints, articulations robotiques, équipements de laboratoire automatisés et actionneurs linéaires silencieux.
Contrairement aux bagues en bronze fritté ou en métal, les bagues en plastique EP assurent un fonctionnement silencieux, ne rouillent pas, et ne nécessitent aucune lubrification ou entretien. Ces propriétés les rendent idéales dans des environnements nécessitant propreté, réduction de poids ou résistance à l’humidité.
Matériau : Plastique technique EP auto-lubrifiant
Dimensions :
DI (diamètre intérieur) : 20 mm
DE (diamètre extérieur) : 23 mm
Diamètre de la bride : 30 mm
Épaisseur de la bride : 1,5 mm
Longueur totale : 7 mm
Faible frottement : Fonctionnement fluide sans lubrification externe
Légèreté : Idéal pour les systèmes à masse réduite
Résistance à la corrosion : Convient aux environnements humides ou chimiques
Conception à bride : Positionnement simplifié, blocage axial intégré
Réduction du bruit : Parfait pour les systèmes silencieux
Guides linéaires dans les imprimantes 3D, machines CNC, systèmes d’automatisation
Remplacement non métallique dans les équipements médicaux ou de laboratoire
Machines d’emballage, convoyeurs pour environnements alimentaires
Mécanismes légers dans les drones ou pinces robotiques
Environnements humides ou marins
DALON propose des paliers polymères haute performance optimisés pour le mouvement de précision, la réduction du bruit et le fonctionnement sans entretien. Avec la certification ISO 9001:2015 et plus de 20 ans d’expérience en fabrication de bagues, DALON offre des solutions fiables en remplacement des paliers métalliques.
Nos atouts :
Personnalisation complète : DI, DE, bride, rainures
Large choix de matériaux : EP, PA, POM, plastiques chargés PTFE
Prototypage rapide et outillage en 35–40 jours
Délais courts : < 30 jours pour modèles standards
Support technique pour calculs de charge, vitesse et tolérances
Q1 : À quoi sert une bague linéaire à bride ?
Elle permet un mouvement linéaire tout en empêchant le déplacement axial grâce à la bride, facilitant ainsi le montage sans éléments de retenue supplémentaires.
Q2 : Faut-il lubrifier cette bague en plastique EP ?
Non. Le matériau EP est auto-lubrifiant et adapté aux environnements fonctionnant à sec.
Q3 : Peut-elle remplacer une bague métallique ?
Oui, surtout dans les applications à faibles charges/vitesses. Elle offre moins de bruit, plus de résistance à la corrosion, et ne nécessite aucun entretien.
Q4 : Comment gère-t-elle les désalignements ?
Le polymère absorbe les petites tolérances grâce à sa flexibilité, ce qui permet un léger désalignement.
Q5 : Convient-elle aux environnements extérieurs ou humides ?
Oui. Elle est résistante à la corrosion et idéale pour les environnements marins ou exposés aux produits chimiques.
Q6 : DALON propose-t-il des tailles personnalisées ?
Absolument. Nous personnalisons les dimensions, la forme de la bride, les rainures, et les matériaux selon vos besoins.
Q : Quelle est la différence entre une bague à bride et une bague lisse ?
La bague à bride comprend une collerette qui facilite le positionnement axial, contrairement à la bague lisse qui nécessite un système de retenue externe.
Q : Les bagues linéaires en plastique sont-elles durables ?
Oui. Sous des conditions adaptées de charge et de vitesse, elles offrent une longue durée de vie, résistent à l’usure, à l’humidité et aux vibrations.
Q : Peut-on utiliser une bague à bride en plastique sur un arbre vertical ?
Oui. La bride permet de supporter les charges axiales dans les applications horizontales comme verticales.
La polyvalence des DOUILLE DE BRIDE EP EN PLASTIQUE 20X23X30X1,5X7 les rend idĂŠales pour de nombreuses applications, notamment :
Les DOUILLE DE BRIDE EP EN PLASTIQUE 20X23X30X1,5X7 sont conçues pour des environnements oÚ la lubrification conventionnelle est peu pratique ou impossible. Elles offrent des performances exceptionnelles, durabilitÊ et Êconomies de coÝts, en faisant le choix privilÊgiÊ dans diverses industries. DÊcouvrez la fiabilitÊ et l'efficacitÊ des DOUILLE DE BRIDE EP EN PLASTIQUE 20X23X30X1,5X7, adaptÊes pour rÊpondre aux exigences de vos applications spÊcifiques.
