BRONZE-FILTERKEGEL 18X22 30MICRON

Gesinterter Bronzefilter in Premium-Qualität

DALON CONE FILTER

Produktübersicht

Produktspezifikationen

Hersteller DALON
Material POROUS BRONZE
Typ CONE FILTER
Referenzzeichnung
Produktcode BF18224M30
Porenabstand 30MICRON
HS-Code 84219990
RoHS Konform
REACH Konform

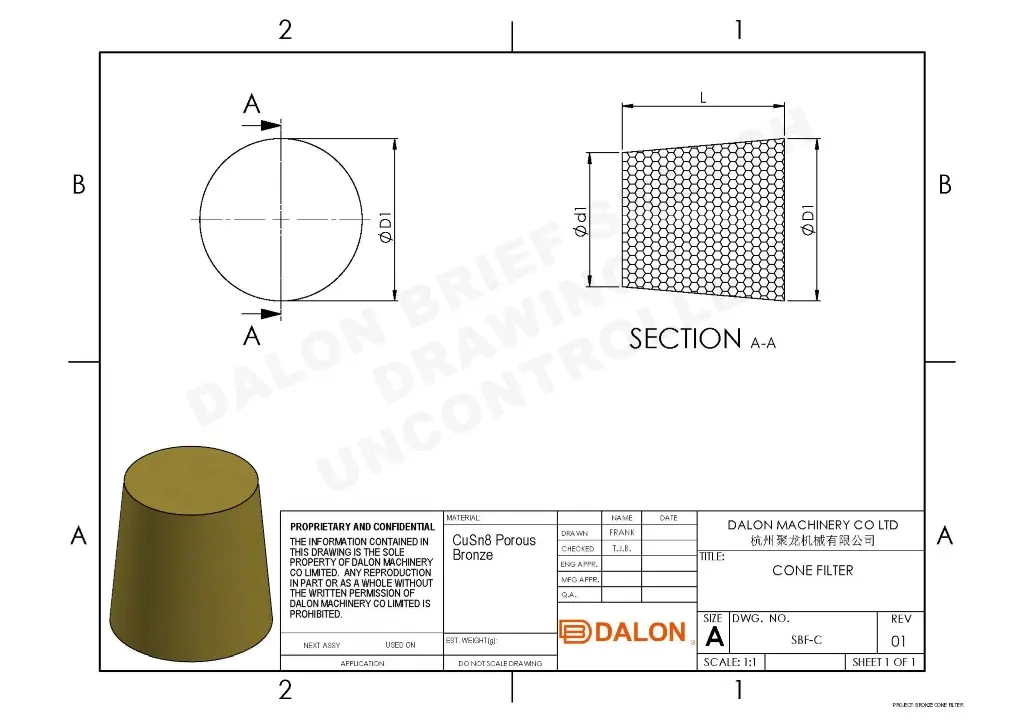

Technische Zeichnungen & Abmessungen

konusfilter Technische Zeichnung

Produktabmessungen

I.D.(d)
I.D. (d1)
A.D. (D) 18
A.D. (D1)
Länge (L) 22
Flanschdurchmesser (fd)
Flanschdicke (fl)
Allgemeine Toleranz ±0.3mm
Gewicht(Ref.)/Gramm 30.00
Mindestbestellmenge 0
Alle Abmessungen in Millimetern (mm), sofern nicht anders angegeben.

Product Description

30-Mikron-Bronze-Filterkegel - 18×22mm für Systeme mit hohem Durchfluss

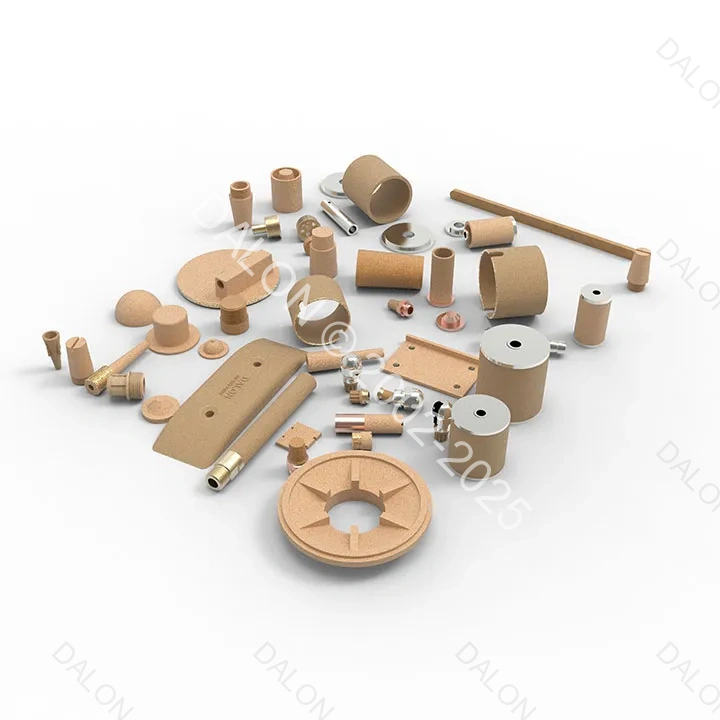

BRONZE-FILTERKEGEL 18X22 30MICRON Additional image 1

Bronze-Filterkonus 18×22 30 Micron – Hohe Präzision in kompakter konischer Ausführung

Der BRONZE FILTER CONE 18×22 30MICRON ist ein kompakter und dennoch leistungsstarker konischer Filter aus gesinterter Bronze, der für die präzise Luft- und Flüssigkeitsfiltration in anspruchsvollen industriellen Umgebungen entwickelt wurde. Seine 30-Mikron-Porengröße gewährleistet eine zuverlässige Partikelabscheidung, schützt kritische Geräte und erhält die Systemeffizienz.

Dank seiner konischen Form ermöglicht dieses Filterelement eine raumsparende Installation und unterstützt sanfte Strömungsübergänge mit minimalem Widerstand. Gefertigt aus Sinterbronze, bietet es exzellente Korrosionsbeständigkeit, Temperaturstabilität, und mechanische Festigkeit, wodurch es sowohl für flüssige als auch gasförmige Systeme geeignet ist.


Wichtige Spezifikationen

  • Durchmesser oben (kleines Ende): 18 mm

  • Basisdurchmesser (großes Ende): 22 mm

  • Filtrationsgrad: 30 Mikron

  • Material: Sinterbronze

  • Temperaturbereich: -40°C bis +200°C

  • Betriebsdruck: Bis zu 10 bar

  • Anwendungen: Gas- & Flüssigkeitsfiltration, pneumatische Systeme, Schutz von Kraftstoffleitungen

  • Reinigungsverfahren: Ultraschall- oder Lösungsmittelspülung


Kernmerkmale

  • 30-Mikron-Präzisionsfiltration
    Fängt effektiv feine Partikel ab, während die Durchflussleistung in kompakten Flüssigkeitssystemen erhalten bleibt.

  • Konische Form für einfache Installation
    Passt gut in beengte Anlagenbereiche und ermöglicht eine optimierte Gestaltung der Strömungswege.

  • Beständigkeit von Sinterbronze
    Bietet hervorragende Korrosionsbeständigkeit, mechanische Stabilität und Temperaturbeständigkeit.

  • Wiederverwendbar & Langlebig
    Die robuste Sinterstruktur ermöglicht mehrere Reinigungszyklen und eine längere Nutzung.

  • Dual-Medium-Fähigkeit
    Eignet sich gleichermaßen gut für gasförmige und flüssige Medien in verschiedenen industriellen Anwendungen.


Typische Anwendungen

  • Druckluftleitungen – Filtert Partikel aus der Luft in pneumatischen Werkzeugen und Aktuatoren.

  • Kraftstoff- und Schmierstoffsysteme – Schützt empfindliche Ventile und Pumpen vor Verunreinigungen.

  • Sensor & Durchflussausrüstung – Sorgt für saubere Signale und Messungen in Dosiergeräten.

  • Medizin- oder Laborgeräte – Sorgt für Sterilität und partikelfreie Bedingungen in empfindlichen Umgebungen.

  • Vakuum- oder Absaugsysteme – Fängt Verunreinigungen ein, bevor sie in Vakuumpumpen oder Düsen eindringen.


Warum DALON wählen?

DALON liefert seit über 20 Jahren professionelle Sintermetallfilter an industrielle Anwender weltweit. Unsere Präzisionsfertigung und die strengen ISO 9001:2015 Qualitätskontrollen stellen sicher, dass jedes Produkt die technischen und ökologischen Anforderungen Ihrer Anwendungen erfüllt.

Wir bieten:

  • Kundenspezifische Mikrometerwerte und Formen

  • Schnelle Bearbeitung von OEM- und Großaufträgen

  • In-house Anwendungsunterstützung

  • Kompatibilitätssicherung für branchenspezifische Geräte


Häufig gestellte Fragen (FAQ)

Q1: Was ist der Vorteil einer konischen Filterform?
Die konische Form optimiert die Raumnutzung, verringert die Durchflussbegrenzung und ermöglicht den gerichteten Einbau in kleinen Schächten oder abgewinkelten Leitungen.

Q2: Kann dieser Filter nach der Reinigung wiederverwendet werden?
Ja. Reinigen Sie ihn mit Ultraschallbädern oder nicht-sauren Lösungsmitteln, je nach Art der Verschmutzung und des Nutzungszyklus.

Q3: Ist der Filter sowohl für Gas als auch für Flüssigkeit geeignet?
Absolut. Das Gehäuse aus Sinterbronze und die 30-Mikron-Einstufung machen ihn ideal für Gas- und Flüssigkeitsfiltrationssysteme

Q4: Welchen Temperaturen hält er stand?
Dieser Filter kann kontinuierlich von -40°C bis +200°C betrieben werden, ohne sich zu verformen oder zu verschlechtern.

Q5: Kann DALON diesen Filter auch in anderen Größen oder Mikron-Zahlen herstellen?
Ja. Wir bieten eine vollständige Anpassung für konische Filter, einschließlich Größe, Wandstärke und Filtrationsgenauigkeit.

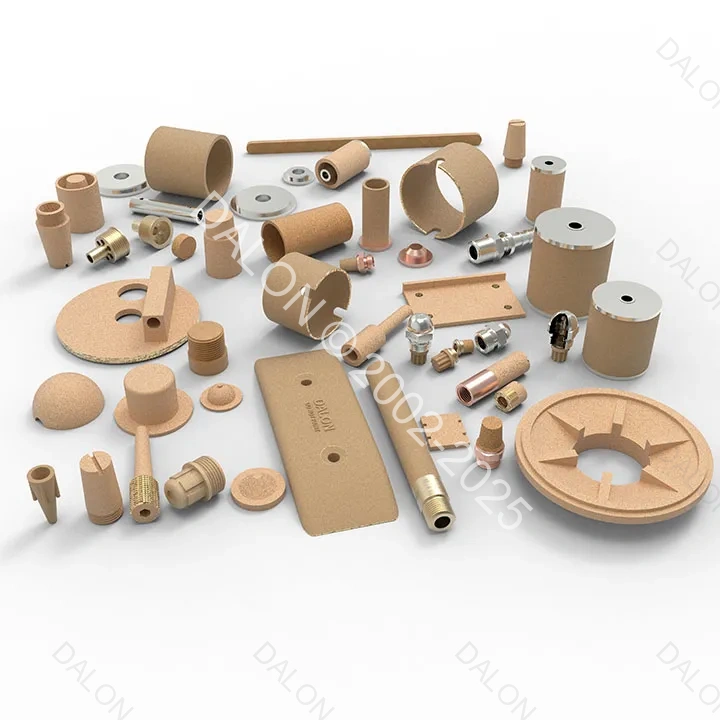

Additional image 2
BRONZE FILTER CONE 18X22 30MICRON bietet mit seiner einzigartigen konischen Geometrie eine überragende Partikelrückhaltung, die 40% mehr Filtrationsfläche bietet als flache Scheibenfilter vergleichbarer Größe.

Anwendungen & Branchen

Filtergeräuschdämpfung Filtergeräuschdämpfung

Chemische Industrie & Fertigung

  • CHEMIEINDUSTRIE
  • HALBLEITERINDUSTRIE
  • WISSENSCHAFTLICHE INSTRUMENTE
  • PHARMAZEUTIK
  • POLYMERFILTRATION
  • GAS- UND FLÜSSIGKEITSFILTRATION
Wirbelschichtanwendungen Filtergeräuschdämpfung

Häufige Anwendungen

  • GERÄUSCHDÄMPFUNG
  • SPRUDELN
  • WIRBELSCHICHTVERFAHREN
  • SENSOR- UND VENTILSCHUTZ
  • DURCHFLUSSBEGRENZUNG
  • HANDHABUNG VON SCHÜTTGUT
Filteranwendungen

Branchenlösungen

Die Vielseitigkeit der gesinterten Bronzefilterscheiben macht sie für ein breites Spektrum von Anwendungen geeignet. Zu den wichtigsten Branchen, die von diesen Filtern profitieren, gehören:

Petrochemie:
- Zur Filterung von Verunreinigungen in Kraftstoffen und Schmiermitteln.
Pharmazie:
- Bei der Herstellung von Medikamenten, wo Reinheit von höchster Bedeutung ist.
Lebensmittel und Getränke:
- Zur Gewährleistung der Sicherheit und Qualität von Produkten.
Luft- und Raumfahrt:
- Für die Filtration in komplexen und hochbelasteten Systemen.
Hydraulik:
- In Hydrauliksystemen, wo sauberes Öl entscheidend für die Leistung ist.
