Gewickelte Glasfaserbuchse 20×23×10

Kunststoffbuchse in Premium-Qualität

DALON SLEEVE BUSHING

Produktübersicht

Produktspezifikationen

Hersteller DALON
Material Gewickeltes Glasfaserpolymer
Typ SLEEVE BUSHING
Arbeitstemperatur ?/td> From - 180°C to + 180°C
Produktcode WFB-202310-B21
Dichte (g/cm³) 1.9
HS-Code 8483300090
Härte HRM 95
Statische Last (Mpa) 160 Mpa
Max. Geschwindigkeit (m/s) 2
Max PV (trocken) 2

Technische Zeichnungen & Abmessungen

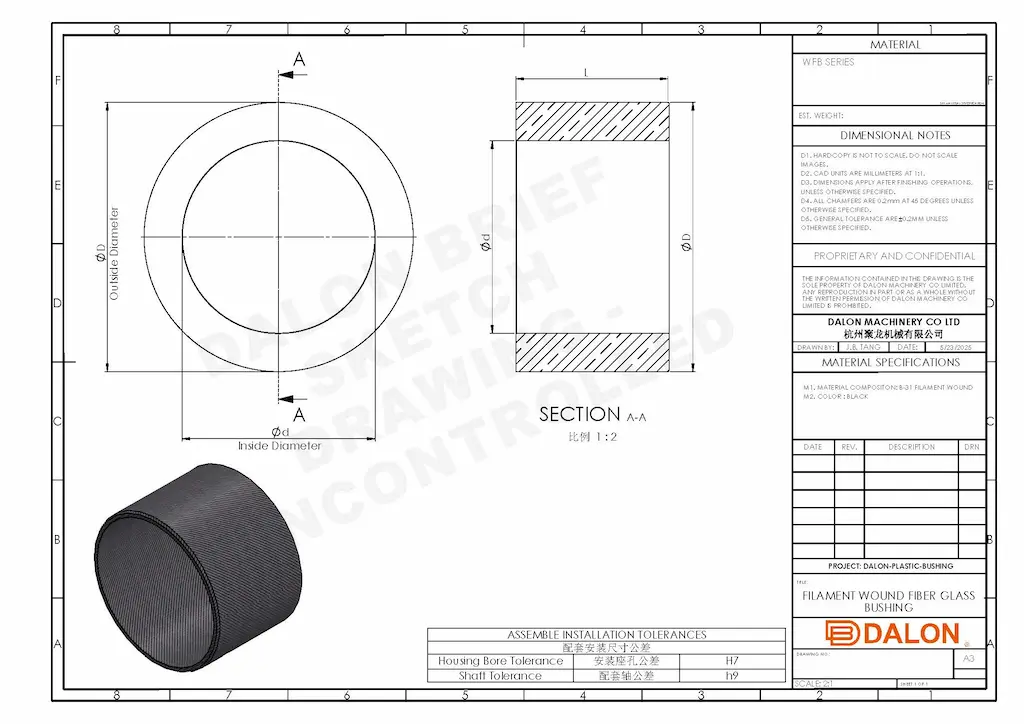

Kunststoffbuchse Technische Zeichnung

Produktabmessungen

I.D.(d) 20
I.D. (d1)
A.D. (D) 23
A.D. (D1)
Länge (L) 10
Flanschdurchmesser (fd)
Flanschdicke (fl)
Allgemeine Toleranz E10 r7 js13
Gewicht(Ref.)/Gramm 0.00
Mindestbestellmenge 500
Alle Abmessungen in Millimetern (mm), sofern nicht anders angegeben.

Produkteigenschaften

Standard-Kunststoffbuchse Material EP-Serie
Bezeichnung Prüfverfahren Einheit DALON(DOB-EP)
Dichte ISO 1183 g/cm³ 1.46
Dynamische Reibung/Stahl(trocken) 0.05~0.20
Max.PV(trocken) N/mm²*m/s 0.4
Mechanische Eigenschaften
Zugfestigkeit 20?/td> ISO527 N/mm² >40
Druckfestigkeit 20?/td> ISO527 N/mm² >75
E-Modul ISO527 N/mm² >1300
Max. statischer Oberflächendruck 20?/td> N/mm² >70
Charpy-Kerbschlagzähigkeit 30?/td> ISO179-2 Kj/m² 3
Härte Rockwell ISO2039-2 HRR 108
Physikalische und thermische Eigenschaften
Kontinuierliche Arbeitstemperatur ?/td> -40/80
Kurzzeitige Arbeitstemperatur ?/td> -70/+120
Wärmeleitfähigkeit ASTME1461 W/m.k 0.2
Linearer Wärmeausdehnungskoeffizient ASTMD696 K-1.10-5 10
Feuchtigkeitsaufnahme RH50/23?/td> ASTMD570 % 0.2
Elektrische Leitfähigkeit
Volumenwiderstand IEC60093 Ω.cm >1012
Oberflächenwiderstand IEC60093 Ω >1015
Entflammbarkeit UL94 HB
Farbe Dunkelgrau
DALON Filamentgewickelte Kunststoffbuchse Material Serie
Bezeichnung Einheit B-32 B-31 B-21 B-06 B-03 B-01
Grundtyp Höhere Last Höhere Last Hohe Last Standard Allgemein Wirtschaftlich
Statische Last Mpa 485 465 240 240 240 150
Dynamische Last Mpa 210 190 160 150 100 30
Dichte g/cm³ 1.9 1.9 1.9 1.9 1.9 1.9
Max. Geschwindigkeit M/s 0.5 0.5 0.2 0.2 0.2 0.1
Max.PV Mpa*m/s 2.5 2.2 2 2 1.8 1.6
Reibungskoeffizient - 0.03-0.12 0.03-0.12 0.03-0.12 0.03-0.12 0.03-0.12 0.15-0.25
Arbeitstemperatur °C ±196 ±196 ±180 ±180 ±150 ±150
Kurzzeitige Arbeitstemperatur °C -269~+269 -269~+269 -196~230 -196~+230 -196~+196 -196~+160
Radiale Druckfestigkeit Mpa 550 520 500 500 500 200
Härte HRM 95 95 95 95 95 85
25-150°C Linearer Wärmeausdehnungskoeffizient Um/m°C 13×10-6 13×10-6 13×10-6 13×10-6 13×10-6 13×10-6
Farbe - Schwarz Schwarz Schwarz Schwarz Schwarz Schwarz

Produktbeschreibung

Gewickelte Glasfaserbuchse – Kunststofflager für rotierende Wellen

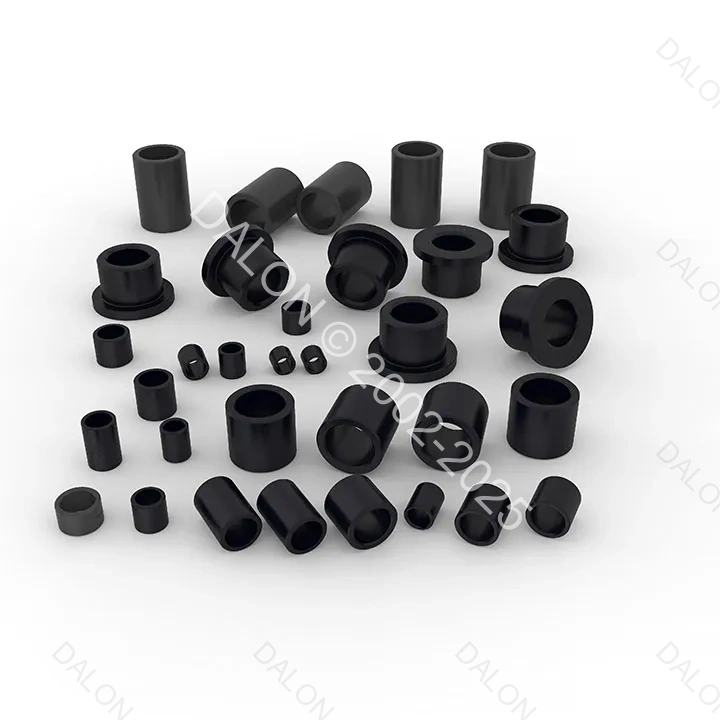

Gewickelte Glasfaserbuchse 20×23×10 Zusätzliches Bild 1

Kunststoffbuchse – Gewickelte Glasfaserbuchse 20×23×10 mm

Die gewickelte Glasfaserbuchse von DALON in der Größe 20×23×10 mm ist eine leichte, selbstschmierende Lagerbuchse aus Kunststoffverbund, entwickelt für den Trockenlauf oder geringfügig geschmierte Anwendungen. Die Buchse besteht aus schichtweise gewickelter Glasfaser, imprägniert mit widerstandsfähigem Harz – ideal für dauerhafte oder oszillierende Bewegungen.

Diese Bauweise bietet hervorragende Verschleißfestigkeit, Formstabilität und korrosionsfreie Funktion – insbesondere dort, wo metallische Lager zu schwer, überdimensioniert oder rostanfällig wären. Sie eignet sich für eine Vielzahl von industriellen Einsatzbereichen, in denen leiser, sauberer und wartungsfreier Betrieb gefragt ist.


Technische Daten

Merkmal Spezifikation
Material Gewickelte Glasfaser + Harzverbund
Innendurchmesser 20 mm
Außendurchmesser 23 mm
Länge 10 mm
Schmierung Trockenlauf oder Grenzschmierung
Temperaturbereich -40 °C bis +120 °C (kurzzeitig bis +150 °C)
Tragfähigkeit Mittlere Last (bis zu 60 MPa, abhängig von Welle & Geschwindigkeit)
Reibungskoeffizient ca. 0,1–0,2 (auf trockener Stahlwelle)

Wesentliche Merkmale

  • Leicht & nichtmetallisch: Reduziert das Gesamtgewicht der Baugruppe

  • Selbstschmierend: Kein Öl oder Fett erforderlich

  • Korrosionsbeständig: Geeignet für feuchte und chemische Umgebungen

  • Hohe Verschleißfestigkeit: Wickelkonstruktion widersteht dynamischer Belastung

  • Geräusch- & vibrationsarm: Ideal für sensible mechanische Systeme


Typische Anwendungen

  • Fahrpedale, HVAC-Systeme, Scheibenwischer (Automotive)

  • Fitnessgeräte & Bürostühle

  • Textil- und Druckmaschinen

  • Lebensmittel- & Getränkeverarbeitung (kontaktfreie Bereiche)

  • Land- und Gartenbaugeräte

  • Haushaltsgeräte & kompakte Industriemaschinen


Warum DALON wählen

DALON ist ein erfahrener Hersteller von nichtmetallischen und Verbund-Gleitlagern und bietet weltweit OEM-Lösungen für selbstschmierende Lagertechnik. Unsere gewickelten Glasfaserbuchsen wurden für große Stückzahlen, kosteneffiziente Fertigung und leistungsorientierte Anwendungen entwickelt.

Unser Angebot umfasst:

  • Sondergrößen, Wandstärken und Toleranzen

  • Alternative Werkstoffe: PTFE, POM, PE, PA6-Verbundstoffe

  • OEM-Branding und präzise Serienfertigung

  • Optionale Nuten, Flansche oder geschlitzte Bauformen


FAQ – Häufig gestellte Fragen

F1: Was ist eine gewickelte Glasfaserbuchse?
Eine Kunststoffbuchse, die aus mehreren Schichten Glasfaser besteht, zu einem Rohr gewickelt und mit Harz imprägniert wird – leicht, robust und langlebig.

F2: Funktioniert sie auch ohne Schmierung?
Ja. Sie ist für Trockenlauf konzipiert, wobei minimale Schmierung die Lebensdauer zusätzlich verlängern kann.

F3: Ist sie mit Metallwellen kompatibel?
Absolut. Ideal für gehärtete Stahl- oder Edelstahlwellen – reduziert Verschleiß der Gegenfläche.

F4: Kann sie im Freien verwendet werden?
Ja. Sie ist feuchtigkeits- und chemikalienbeständig und eignet sich für den Außenbereich.

F5: Wie schneidet sie im Vergleich zu Bronze- oder Sinterbuchsen ab?
Kunststoffbuchsen sind leichter, korrosionsfrei, leiser und benötigen keine Schmierung – Bronze bietet höhere Tragfähigkeit, erfordert jedoch regelmäßiges Schmieren.

F6: Bietet DALON Sonderanfertigungen an?
Ja. Wir fertigen individuell nach OEM-Vorgaben – inkl. Durchmesser, Länge, Flansch, Nuten und Spezialgeometrien.

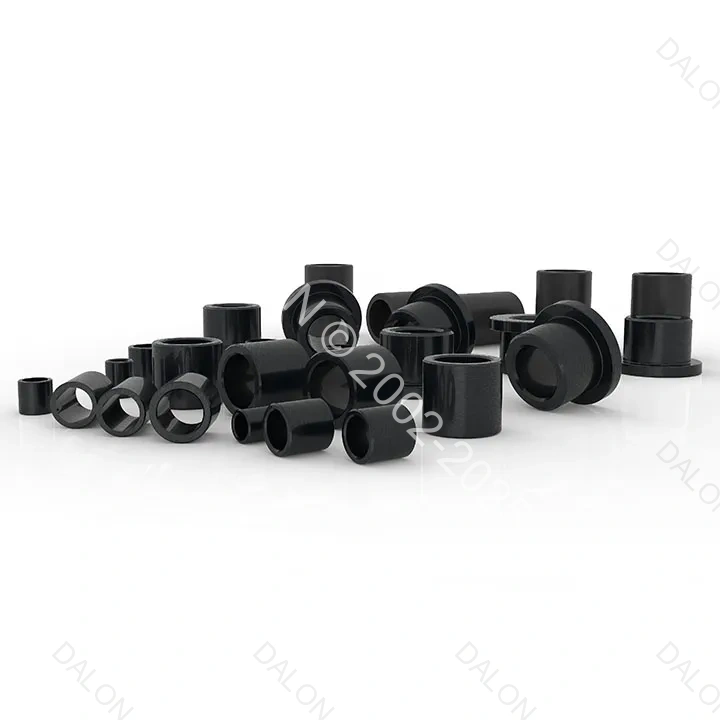

Zusätzliches Bild 2
Diese glasfaserverstärkte Kunststoffbuchse sorgt für eine reibungslose und langlebige Welleneinlagerung in Industrieanwendungen mit leichter bis mittlerer Belastung.

Anwendungen & Branchen

Kunststoffbuchse Anwendungen

DALON Plastic Bushing Anwendungen

Die Vielseitigkeit der Gewickelte Glasfaserbuchse 20×23×10 macht sie ideal für zahlreiche Anwendungen, einschließlich:

Hauptbranchen

  • Automobilindustrie - Leistungsverbesserung in Fahrzeugkomponenten
  • Büroautomation (OA) - Verbesserung der Maschineneffizienz
  • Landmaschinen - Haltbarkeit in rauen Umgebungen
  • Textilindustrie - Kostengünstiger Ersatz für Metalllager

Technische Spezifikationen

PV-Wert

  • ?Maximaler PV-Wert bei trockenen Bedingungen: 0,4N/mm*m/s
  • ?Optimal für niedrige Last- und Geschwindigkeitsdrehung
  • ?1-3x Geschwindigkeitserhöhung mit Schmierung

Tragfähigkeit

  • ?Kontinuierliche Betriebstemperatur: 80°C
  • ?Durchschnittlicher Oberflächendruck: 40N/mm

Temperaturbereich

  • ?Kurzzeitiges Maximum (2 Stunden): 120°C
  • ?Optimale Verschleißleistung: 50°C

Hauptanwendungen

Automobilindustrie:
- Verwendet in Lenksäulen, Pedalbaugruppen, Türscharnieren und Aufhängungssystemen, wo Haltbarkeit und Geräuschreduzierung entscheidend sind.
Luft- und Raumfahrt sowie Verteidigung:
- Angewendet in Steuerungssystemen, Aktuatoren und Fahrwerksbaugruppen, wo hohes Festigkeits-Gewichts-Verhältnis und Korrosionsbeständigkeit wesentlich sind.
Industriemaschinen:
- Ideal für den Einsatz in Förderbändern, Montagelinien und Schwerlastausrüstung, bietet geringe Wartung und hohe Leistung in schmutzigen oder abrasiven Umgebungen.
Landmaschinen:
- Verwendet in Traktoren, Mähdreschern und Bewässerungssystemen, wo Exposition gegenüber Staub, Erde und Chemikalien robuste und haltbare Lager erfordert.

Zusätzliche Anwendungen

Meeresanwendungen:
- Geeignet für Ruderbaugruppen, Winden und Flaschenzugsysteme, profitieren von Korrosionsbeständigkeit in salzigen und feuchten Umgebungen.
Energiesektor:
- Angewendet in Windkraftanlagen und Solarmodul-Nachführsystemen, wo sie wechselnden Lasten und harten Wetterbedingungen standhalten.
Lebensmittel- und Getränkeindustrie:
- Verwendet in Verarbeitungs- und Verpackungsmaschinen, wo ungiftige, saubere und wartungsfreie Komponenten erforderlich sind.
Medizinische Geräte:
- Eingesetzt in medizinischen Geräten und Vorrichtungen, wo Präzision, Sauberkeit und Zuverlässigkeit von größter Bedeutung sind.

Warum Gewickelte Glasfaserbuchse 20×23×10 wählen?

Gewickelte Glasfaserbuchse 20×23×10 sind für Umgebungen entwickelt, in denen herkömmliche Schmierung unpraktisch oder unmöglich ist. Sie bieten außergewöhnliche Leistung, Haltbarkeit und Kosteneinsparungen und sind daher die bevorzugte Wahl in verschiedenen Branchen. Erleben Sie die Zuverlässigkeit und Effizienz der Gewickelte Glasfaserbuchse 20×23×10, die darauf zugeschnitten sind, den Anforderungen Ihrer spezifischen Anwendungen gerecht zu werden.
