Gleitbuchse in Premium-Qualität
| Hersteller | DALON |
| Material | VERBUNDWERKSTOFF-MEHRSCHICHT |
| Typ | FLANGE BUSHING |
| Arbeitstemperatur ?/td> | From -200°C to + 280°C |
| Produktcode | BMF14162212 |
| Dichte (g/cm³) | 7.5 |
| HS-Code | 8483300090 |
| Härte | >220 |
| Statische Last (Mpa) | 250 |
| Max. Geschwindigkeit (m/s) | 2.5 |
| Max PV (trocken) | 1.8 |
| I.D.(d) | 14 |
| I.D. (d1) | |
| A.D. (D) | 16 |
| A.D. (D1) | |
| Länge (L) | 1 |
| Flanschdurchmesser (fd) | 22 |
| Flanschdicke (fl) | 12 |
| Allgemeine Toleranz | F7 r7 js13 |
| Gewicht(Ref.)/Gramm | 0.00 |
| Mindestbestellmenge | 40KGS |

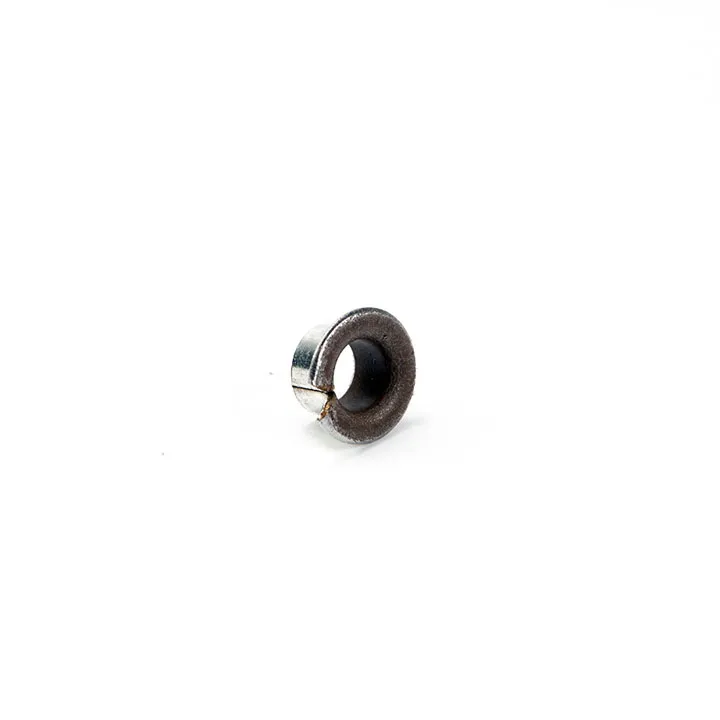

DALON’s Bundbuchsenlager 14×16×22×1×12 ist ein präzisionsgefertigtes Bauteil, das für kompakte und hochpräzise Bewegungssysteme entwickelt wurde, die sowohl axiale Positionierung als auch reibungsarme radiale Unterstützung erfordern. Diese Bundbuchse besteht aus einer kaltgeformten Bronzelegierung mit hoher Dichte und bietet eine hervorragende Haltbarkeit, einen geräuscharmen Betrieb und eine lang anhaltende Leistung, ohne dass eine kontinuierliche Schmierung erforderlich ist.
Die Produktabmessungen entsprechen dem DALON Standardformat für Bundbuchsen:
ID: 14 mm
OD: 16 mm
Flansch-AD: 22 mm
Flanschdicke: 1 mm
Gesamtlänge: 12 mm
Der integrierte Flansch sorgt für einen sicheren axialen Halt bei der Einpressmontage und reduziert den Bedarf an zusätzlichen Beschlägen oder Befestigungselementen. Diese Buchse eignet sich besonders für Anwendungen mit mäßigen Lasten und Geschwindigkeiten, bei denen herkömmliche Lager unter dem Eindringen von Schmutz oder dem Ausfall der Schmierung leiden können.
Größe: 14 × 16 × 22 × 1 × 12 mm (ID × OD × Flansch OD × Flanschdicke × Gesamtlänge)
Material: Bronze-Basis-Legierung (ölfrei und korrosionsbeständig)
Schmierung: Selbstschmierung über diamantförmige Vertiefungen oder optional eingebetteten Graphit
Betriebstemperatur: –40°C bis +250°C
Belastbarkeit: Bis zu 60 N/mm² (dynamisch)
Einsatzbereiche: Trockene, staubige oder intermittierend schmierende Umgebungen
Haltbarkeit: Ausgezeichnete Verschleißfestigkeit, lange Wartungsintervalle
Kompakte Stellantriebsbaugruppen
Elektromotor-Gehäuse und Getriebe
Robotikgelenke und Greiferzapfen
Automatisierungsgeräte für Medizin und Labor
Leichtbaumaschinen und 3D-Bewegungssysteme
Pneumatische Schlitten und Pick-and-Place-Einheiten
Maßgeschneiderte Lösungen: Kundenspezifische Buchsengrößen, Werkstoffe und Schmierstoffoptionen
>Schneller Liefertermin:
Bestehende Formgrößen werden in ~30 Tagen geliefert
Sonderanfertigungen (inkl. Werkzeugbau) in 35–40 Tagen
Zuverlässige Qualität: Hergestellt unter ISO 9001:2015
>Niedriges MOQ für Prototyping oder Vorserienproduktion
Ingenieurtechnische Unterstützung: Montagetoleranzen, PV/Belastungsberechnungen und Anpassungsanalysen
|
Frage |
Antwort |
|---|---|
|
Q1: Wofür wird ein Buchsenlager verwendet? |
Buchsenlager werden zur Reduzierung von Reibung und Verschleiß bei gleitenden oder rotierenden Teilen eingesetzt und bieten eine zuverlässige Lagerung ohne Wälzkörper. |
|
Q2: Was bedeutet Flansch bei Buchsenlagern? |
Ein Flansch bietet einen eingebauten Anschlag zur Verhinderung von Axialbewegungen, ideal für die einfache axiale Fixierung in Gehäusen. |
|
Q3: Kann diese Bundbuchse ohne Fett verwendet werden? |
Ja, sie ist selbstschmierend und für trockene oder gering geschmierte Bedingungen geeignet. |
|
Q4: Ist diese Buchse für Hochgeschwindigkeitsanwendungen geeignet? |
Sie ist für mittlere Geschwindigkeiten geeignet; für Hochgeschwindigkeitsanwendungen wenden Sie sich bitte an DALON, um geeignete PV-Grenzwerte zu erfahren. |
|
Q5: Wie lange ist die Lieferzeit für kundenspezifische Buchsen? |
Rund 35–40 Tage einschließlich der Formgestaltung; Standardgrößen können in 30 Tagen oder weniger geliefert werden. |
|
Q6: In welchen Branchen werden Gleitringdichtungen eingesetzt? |
Gebräuchlich in der Automatisierung, Robotik, medizinischen Geräten, Verpackungsmaschinen und Präzisionswerkzeugen. |
Die selbstschmierenden Eigenschaften der GLEITFLANSCHBUCHSE 14X16X22X1X12 machen sie ideal für zahlreiche Anwendungen, einschließlich:
GLEITFLANSCHBUCHSE 14X16X22X1X12 sind für Umgebungen entwickelt, in denen herkömmliche Schmierung unpraktisch oder unmöglich ist. Sie bieten außergewöhnliche Leistung, Haltbarkeit und Kosteneinsparungen und sind daher die bevorzugte Wahl in verschiedenen Branchen. Erleben Sie die Zuverlässigkeit und Effizienz der GLEITFLANSCHBUCHSE 14X16X22X1X12, die darauf zugeschnitten sind, den Anforderungen Ihrer spezifischen Anwendungen gerecht zu werden.
