Qu'est-ce que la tolérance dimensionnelle ?

La tolérance dimensionnelle en fabrication et en ingénierie fait référence à la limite ou aux limites permissibles de variation dans les dimensions physiques d'une pièce. Essentiellement, c'est le degré auquel la taille d'un composant peut varier tout en étant encore considérée comme acceptable pour son application prévue. Les tolérances sont cruciales pour s'assurer que les pièces s'ajustent et fonctionnent correctement, en particulier dans les assemblages complexes.

- Définition -

La tolérance dimensionnelle est définie comme la différence entre les tailles supérieures et inférieures permissibles d'une pièce ou d'un composant. Cette plage détermine à quel point une pièce peut dévier de la taille standard ou nominale tout en restant acceptable.

- Choix de la Tolérance -

La sélection de tolérances appropriées dépend de nombreux facteurs, y compris l'utilisation prévue de la pièce, les capacités de fabrication et les considérations de coût. Des tolérances plus serrées sont typiquement requises pour les applications de haute précision, comme les composants aérospatiaux, tandis que des tolérances plus lâches pourraient être acceptables pour les applications moins critiques.

Représentation de la zone de tolérance

Selon la norme internationale ISO 286, la zone de tolérance consiste en tolerance grade et deviation position.

- Classe de Tolérance -

Indique la taille de la plage variable, qui est divisée en 20 niveaux, IT01, IT00, IT1, IT2, IT3,..., IT18. Plus le nombre est petit, plus la plage variable est petite.

- Deviation Position -

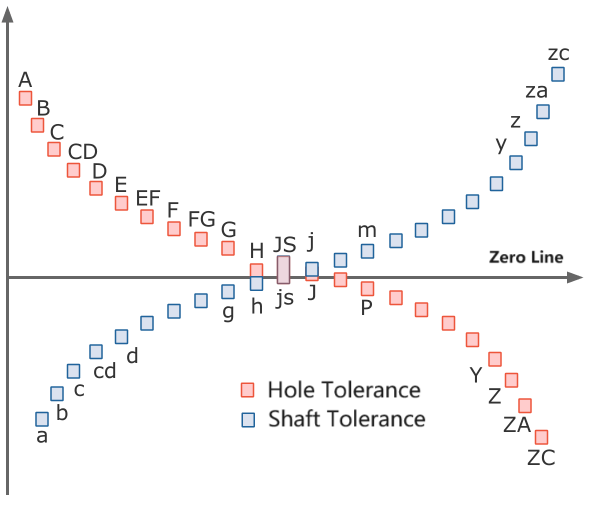

Utilisé pour indiquer le décalage entre la plage variable et la taille de base, il est composé de 28 marques anglaises. Les 26 lettres anglaises ont supprimé i, l, o, q, w, et ajouté cd, ef, fg, js, za, zb, zc. Les alésages sont représentés par des lettres majuscules, et les arbres par des lettres minuscules. Les positions relatives sont approximativement comme indiqué ci-dessous :

FAQ

Quelle est la différence entre les tolérances d'arbre et d'alésage ?
Les tolérances d'arbre utilisent des lettres minuscules (a, b, c, ..., z) et ont typiquement des écarts négatifs (plus petits que nominal). Les tolérances d'alésage utilisent des lettres majuscules (A, B, C, ..., Z) et ont typiquement des écarts positifs (plus grands que nominal). Ce système assure des ajustements appropriés quand les arbres et alésages sont appariés.
Comment lire la notation de zone de tolérance comme "h7" ou "H6" ?
La lettre indique la position d'écart (h/H = écart fondamental de zéro), et le nombre indique la classe de tolérance (niveau de précision). Par exemple, "h7" signifie un arbre avec écart fondamental zéro et classe de tolérance IT7. Les nombres plus petits signifient des tolérances plus serrées.
Que signifie "écart fondamental" dans les calculs de tolérance ?
L'écart fondamental est l'écart le plus proche de la ligne zéro (taille nominale). Pour les alésages, c'est habituellement l'écart inférieur ; pour les arbres, c'est habituellement l'écart supérieur. Cela détermine la position de la zone de tolérance relative à la taille nominale.
Pourquoi y a-t-il tant de positions de tolérance différentes (a-z, A-Z) ?
Différentes positions créent différents types d'ajustement quand appariées. Les positions plus proches de la ligne zéro (f, g, h pour arbres ; F, G, H pour alésages) créent des ajustements plus serrés, tandis que les positions plus éloignées créent des ajustements plus lâches. Ce système permet aux ingénieurs de spécifier des caractéristiques d'ajustement exactes pour différentes applications.
Comment choisir la bonne classe de tolérance pour mon application ?
Considérez la fonction, le coût de fabrication et les exigences de précision. IT6-IT7 pour applications de précision (roulements, jauges), IT8-IT9 pour usinage général, IT10-IT11 pour usinage grossier, et IT12+ pour coulage ou opérations grossières. Des tolérances plus serrées coûtent plus cher à atteindre.
Que se passe-t-il si je dépasse la plage de taille (0-3150mm) ?
Cette calculatrice couvre la plage standard ISO 286 pour la plupart des applications d'ingénierie. Pour des tailles plus grandes, les tolérances deviennent proportionnellement plus grandes, mais les principes de calcul restent les mêmes. Des applications spéciales peuvent nécessiter des calculs de tolérance personnalisés ou des approches non standard.
